Aggiunta di un dispositivo

1. Accedi all'interfaccia di commissioning.

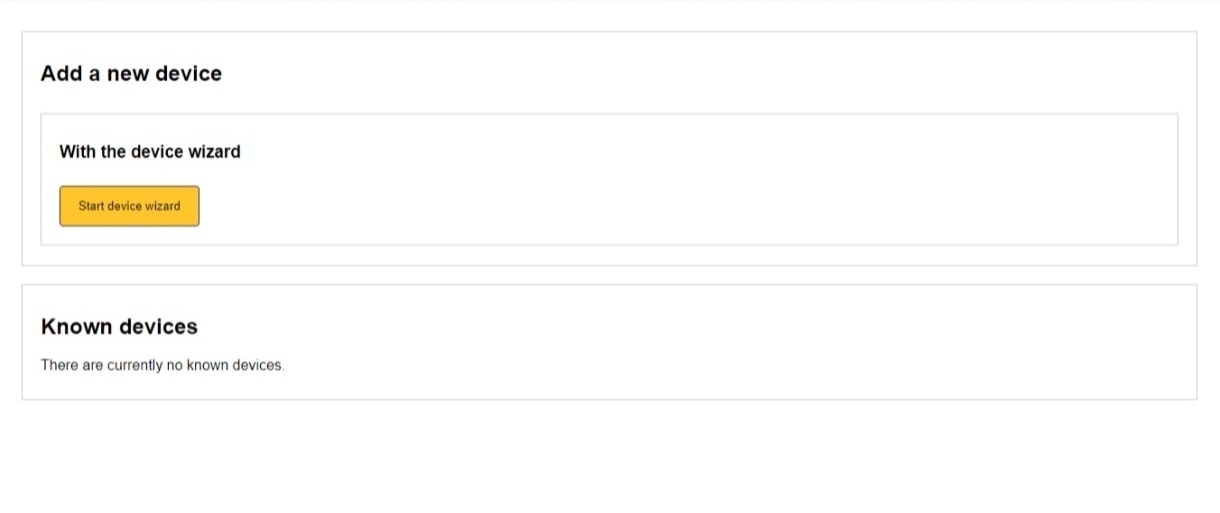

2. Vai alla scheda "Dispositivi" e fai clic su "Avvia assistente dispositivi".

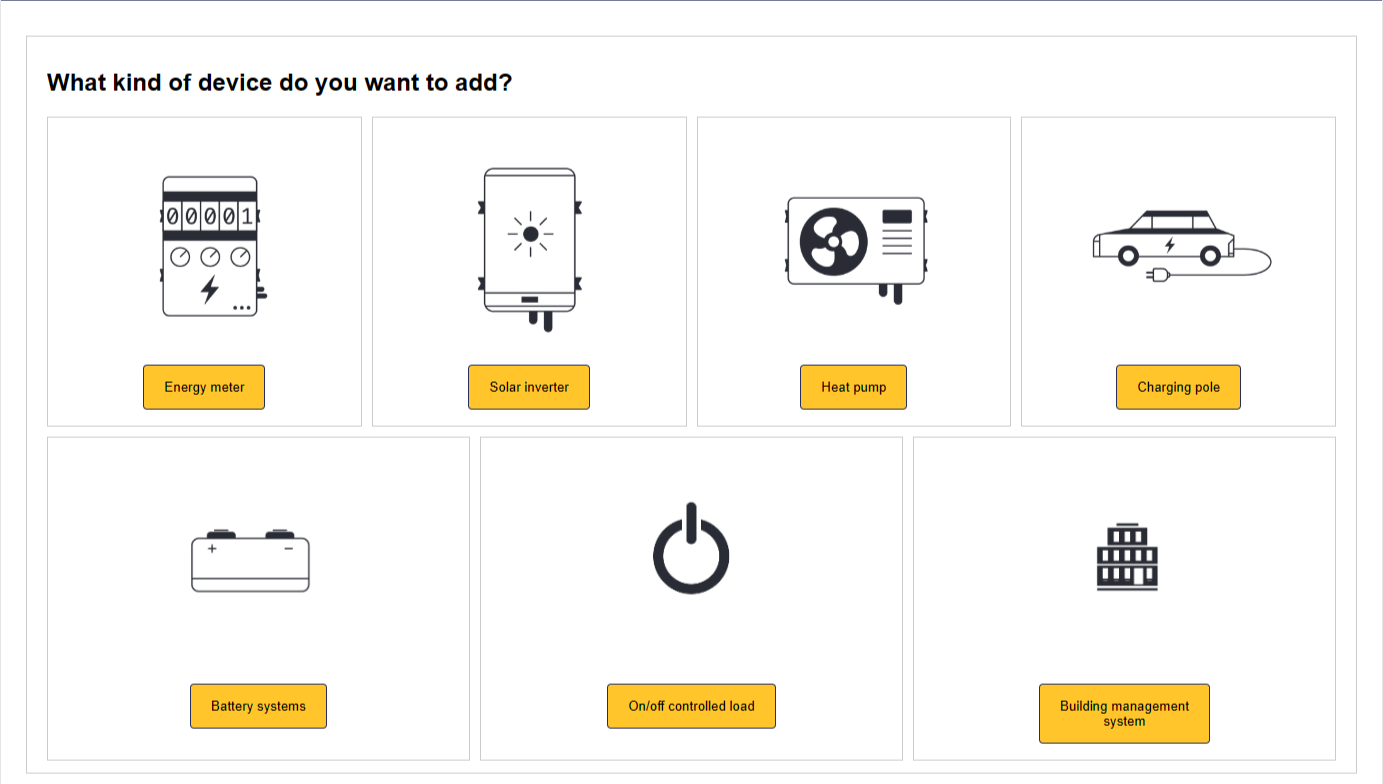

3. Scegli quale tipo di dispositivo desideri aggiungere.

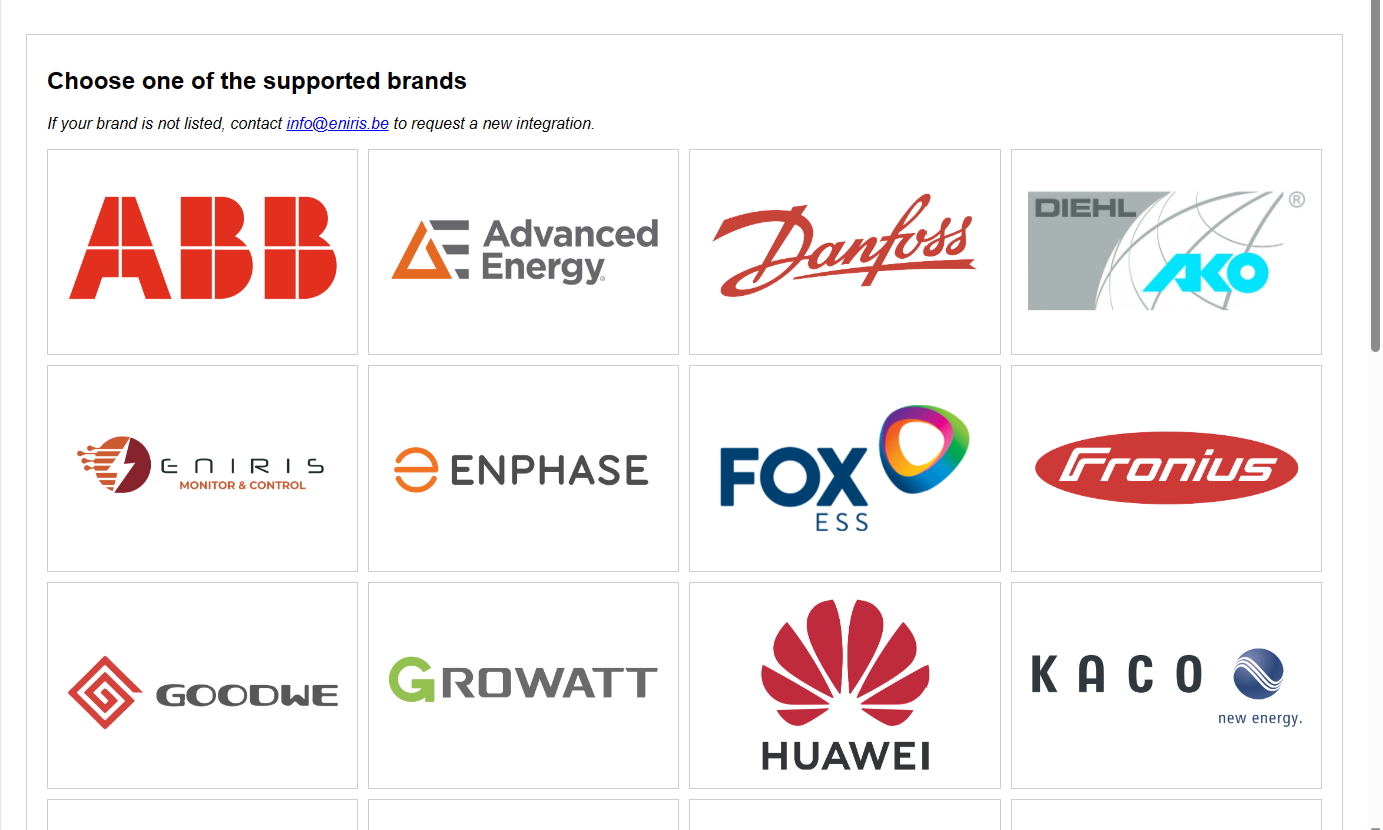

4. Seleziona la marca del dispositivo.

5. Seleziona come il dispositivo è connesso. A seconda del tipo e della marca del dispositivo, sono disponibili le seguenti opzioni: A seconda del tipo e della marca del dispositivo, sono disponibili le seguenti opzioni:
   • Ethernet TCP
   • Porta RS485
   • Porta RS232
   • Cavo USB della porta P1
   • Uscita digitale o relè
   • Ingresso impulso
   • Convertitore Ethernet TCP a RS485
   • Convertitore Ethernet TCP a RS232
   • Gateway Ethernet TCP a porta P1
   • Convertitore Ethernet TCP a relè
   • Convertitore Ethernet TCP a MBus

note

Se il modo non è visualizzato, questo modo di connessione non è supportato, oppure - nel caso di un cavo P1 - il tuo cavo non è collegato correttamente al SmartgridOne Controller. Ti preghiamo di contattare il tuo installatore o fornitore.

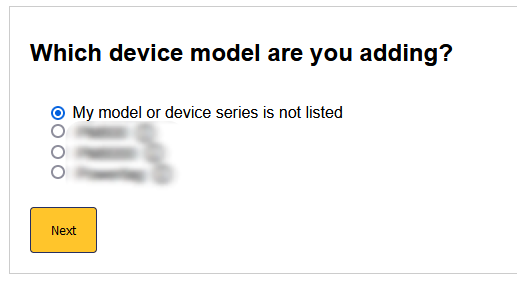

6. Seleziona il protocollo di comunicazione utilizzato dal tuo dispositivo. Se il modello del tuo dispositivo non è menzionato, puoi provare a utilizzare diversi protocolli di comunicazione.

7. Inserisci gli input aggiuntivi come richiesto.

8. (Mostrato solo per connessioni Ethernet TCP). Seleziona il dispositivo che desideri aggiungere. Puoi farlo: a. Aggiungi per indirizzo MAC (consigliato). b. Aggiungi per indirizzo IP (non consigliato a meno che tu non sia sicuro che il convertitore abbia un indirizzo IP fisso).

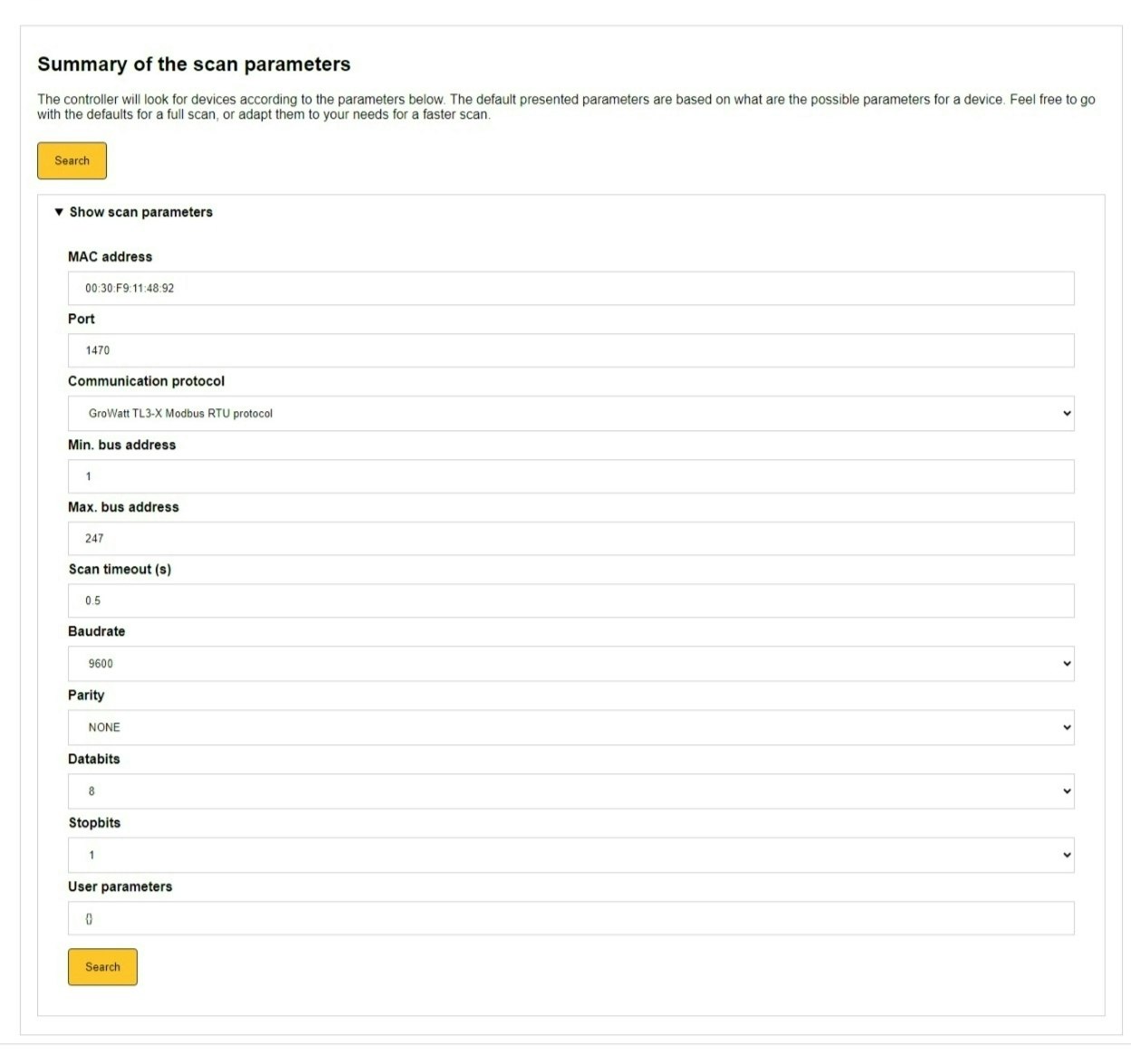

9. Nel passaggio successivo, se necessario, puoi regolare manualmente i parametri utilizzati per cercare il dispositivo. Nella maggior parte dei casi, ti consigliamo di rimanere con i valori di settaggio predefiniti.

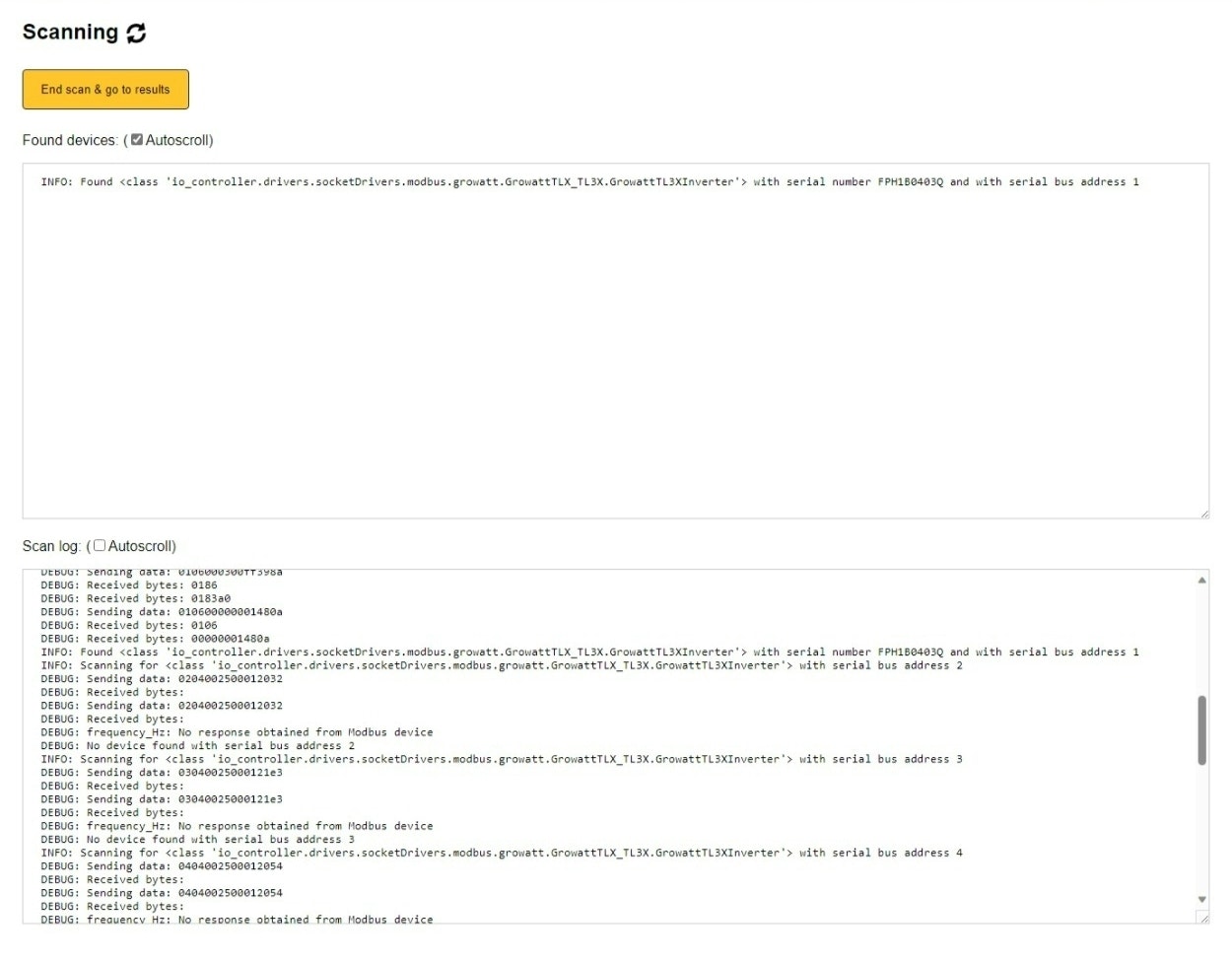

10. Il passaggio successivo cerca il dispositivo. Fai clic su "Fine scansione e vai ai risultati" quando il dispositivo viene trovato. Non è necessario attendere che la scansione finisca completamente per continuare.

Suggerimento per connessioni RS485

Se il tuo dispositivo ha un numero elevato come indirizzo, potrebbe volerci del tempo prima che venga trovato. Si raccomanda di scegliere numeri bassi come indirizzi nel tuo dispositivo se possibile (1, 2, 3, ecc.).

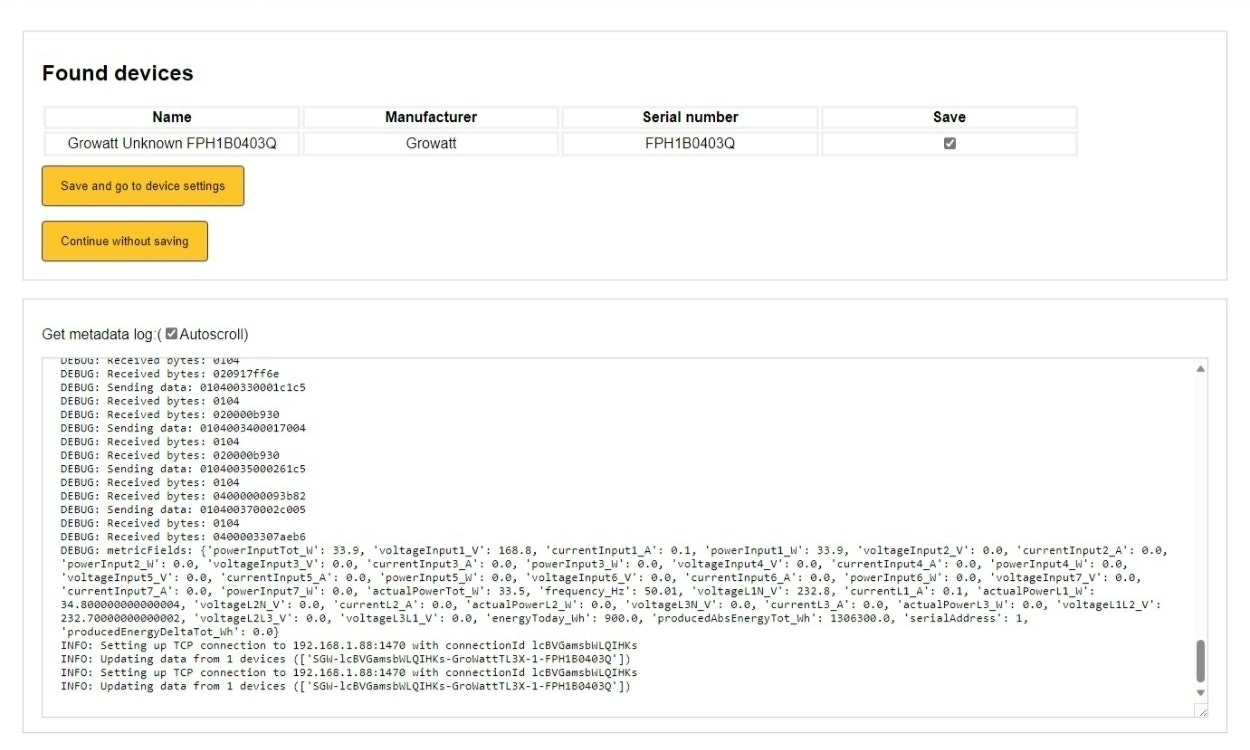

11. Salva il dispositivo. In questo passaggio, le specifiche del dispositivo vengono lette. Dopo questo, puoi salvare il dispositivo. Fai clic su "Salva e vai alle impostazioni del dispositivo".

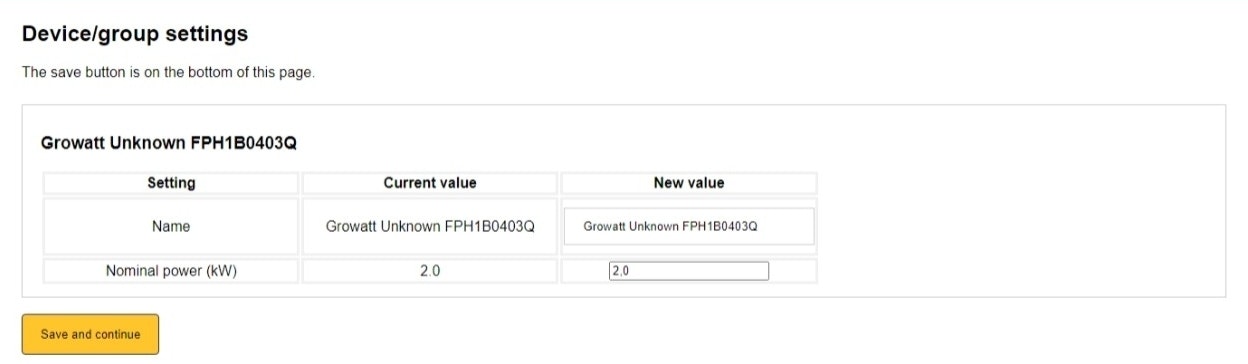

12. Completa ulteriormente le impostazioni del dispositivo.
